📦 Ingegneria di Stivaggio nei Container ISO Standard & Speciali
Verifiche di sagoma intermodale, cinematica di carico e tolleranze millimetriche per il modulo matrice IXLA Q-220 (2200x2200x2200 mm) secondo ISO 668, ISO 1496-1, ISO 1161 e CTU Code.
Tolleranza Sagoma Laterale
Larghezza interna standard ISO 2352 mm vs modulo Q-220 2200 mm. Gioco totale 152 mm compensato da cuscini dunnage airbags a 0.2 bar.
Cinematica Rulliere Pneumatiche
Rulliere a scomparsa su pianale multistrato marino 28 mm. Sollevamento 15 mm, spinta manuale ridotta del 96% per un singolo operatore.
Clearance Tetto High Cube
Altezza interna HC 2698 mm vs cubo 2200 mm. Luce libera a soffitto pre-allestita per staffaggi fotovoltaici e condotte primarie HVAC.
Efficienza Nolo Intermodale
Il container 45' High Cube Pallet-Wide (13.56m) alloggia esattamente 6 cubi Q-220 (30 m² netti) per trasportare una villa completa in 1 viaggio.
📊 Matrice Comparativa di Stivaggio Container ISO (Misure Reali mm)
| FORMATO CONTAINER | CODICE ISO | DIMENSIONI INTERNE (L x P x H) | LUCE PORTA (P x H) | CAPACITÀ Q-220 | CLEARANCE LATERALE | CLEARANCE CIELO | VANI TECNICI RESIDUI | PESO LORDO MAX |
|---|---|---|---|---|---|---|---|---|
| 20' Dry Freight GP | ISO 1CC |
5.898 x 2.352 x 2.393 mm | 2.340 x 2.280 mm | 2 CUBI (4.40 m) | 76 mm / lato | 193 mm | 1.498 mm (Batterie + AWG) | 30.480 kg |
| 40' High Cube HC | ISO 1AAA |
12.032 x 2.352 x 2.698 mm | 2.340 x 2.585 mm | 5 CUBI (11.00 m) | 76 mm / lato | 498 mm (Staffe PV/HVAC) | 1.032 mm (Buffer + Cunei) | 32.500 kg |
| 45' High Cube Pallet-Wide | ISO 1EE |
13.556 x 2.444 x 2.698 mm | 2.410 x 2.585 mm | 6 CUBI (13.20 m) | 122 mm / lato | 498 mm (Staffe PV/HVAC) | 356 mm (1 VILLA COMPLETA) | 34.000 kg |
| 10' Bicon / Tricon Tactical | ISO 1D |
2.840 x 2.352 x 2.393 mm | 2.340 x 2.280 mm | 1 CUBO (2.20 m) | 76 mm / lato | 193 mm | 640 mm (Gruppo Elettrogeno) | 10.160 kg |
| 40' Flat Rack & Open-Side | ISO 1A3 |
12.080 x 2.438 x 2.145 mm (Open) | Accesso Laterale Libero | 4 CUBI + SCAFI | Out-of-Gauge Libero | Libero | Alloggio Scafi Catamarano 6.6m | 45.000 kg |
🖼️ Renders 3D Fotorealistici • Spaccati Tecnici di Stivaggio

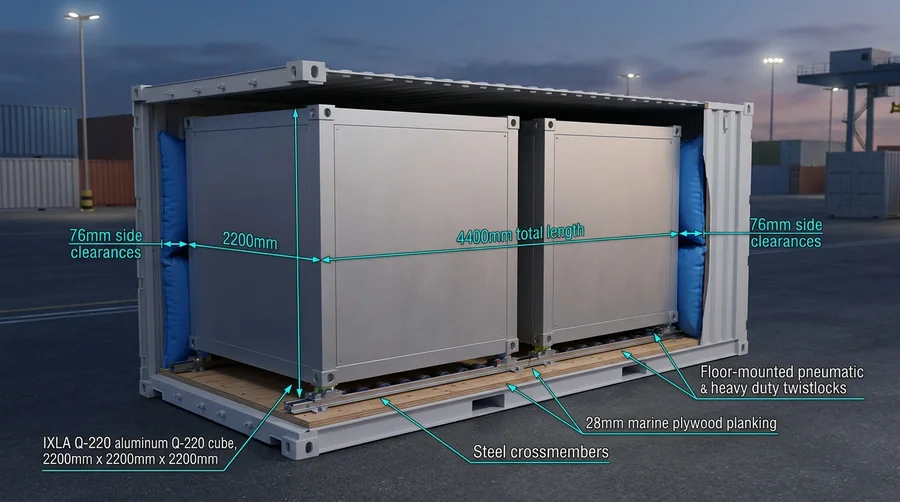

Stivaggio ISO 20' GP • Spaccato Assonometrico 3D
Sezione prospettica con quote millimetriche: 2 cubi Q-220 (4400 mm totali), vano tecnico 1498 mm per storage batterie e dissalatore, clearance laterale 76 mm per lato e rulliere pneumatiche a scomparsa su pianale marino 28 mm.

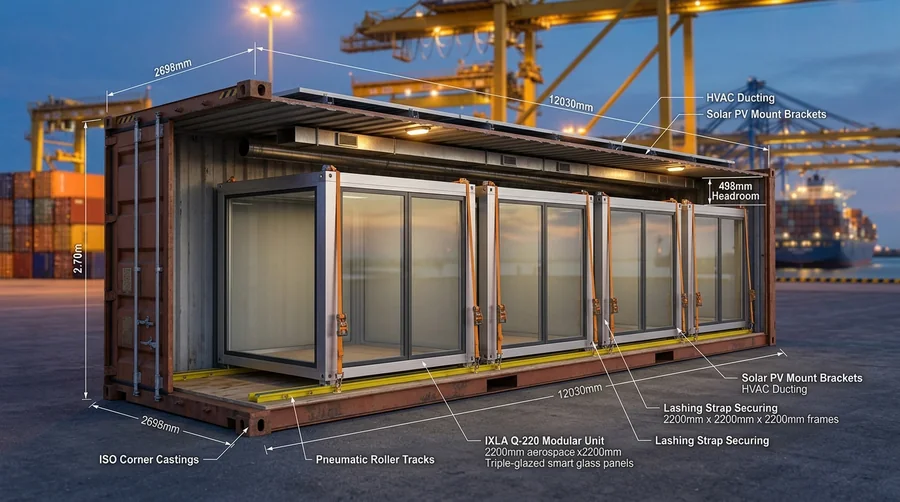

Stivaggio ISO 40' HC • 5 Cubi Q-220 con Clearance 498mm
Spaccato terminale portuale con gru a portale: 5 cubi Q-220 allineati con 498 mm di luce libera al soffitto pre-attrezzata con staffaggi solari fotovoltaici e canali flessibili di ventilazione HVAC.
Movimentazione Multimodale • Spreader Gru & Tricon Tattico
Aggancio twistlock con spreader telescopico 45t, inserimento guidato da linee laser di centraggio in container 45' Pallet-Wide e affiancamento container tattico 10' Tricon per elisbarco CH-47 e aviolancio.
📐 5 Tavole Esecutive di Logistica in Formato A0 (ISO 5457)
Progetti esecutivi completi con piante quotate, sezioni longitudinali, sezioni trasversali, dettagli di accoppiamento twistlock, cinematica rulliere e certificazione CTU Code. Clicca su ciascuna tavola per aprirla e zoomarla ad alta risoluzione.
ISO 20FT GP
STIVAGGIO ISO 20FT STANDARD GP (2xCUBI)
Stivaggio 2 cubi Q-220 (4400 mm) + vano tecnico batterie/dissalatori 1498 mm, clearance laterale 76 mm, rulliere pneumatiche 4.5 bar, 8 twistlock M24.
ISO 40FT HC
STIVAGGIO ISO 40FT HIGH CUBE (5xCUBI)
Stivaggio in linea di 5 cubi Q-220 (11000 mm), luce libera superiore 498 mm per staffe PV e canali HVAC, vano tecnico buffer 1032 mm con cunei di blocco.
ISO 45FT PW
STIVAGGIO ISO 45FT HCPW (6xCUBI VILLA)
6 cubi Q-220 (13200 mm) = 1 Villa Completa 30 m² netti stivata in 1 solo container! Larghezza utile 2444 mm con 122 mm di clearance laterale per lato.
ISO 10FT TRICON
STIVAGGIO TATTICO ISO 10FT TRICON (1xCUBO)
Cella singola per schieramento rapido militare e soccorso umanitario. Vano generatore e desalinizzatore 640 mm. Compatibile con elisbarco CH-47 e C-130 Hercules.
FLAT RACK 40FT
40FT FLAT RACK & OPEN-SIDE (OUT-OF-GAUGE)
Trasporto combinato di 4 cubi centrali (8800 mm) + scafi continui in HDPE da 6.6m e travi reticolari flangiate di accoppiamento. Fissaggio a ritti ribaltabili e fasce 50 kN.

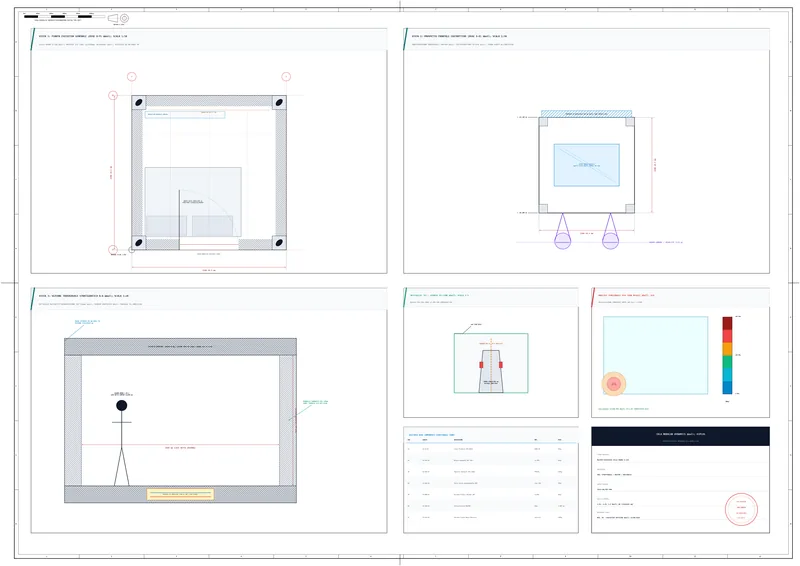

📐 Tavole Esecutive di Progetto A0 (ISO 5457)
40 Progetti esecutivi completi: piante architettoniche, prospetti, sezioni, dettagli costruttivi IX-LINK, distinte base (BOM) e verifiche Eurocodice 9.
🖼️ Renders 3D Fotorealistici & Spaccati CAD Esecutivi
Modellazione 3D e visualizzazioni fotorealistiche ad altissima fedeltà, tutte rigorosamente basate sulla cella cubica madre Q-220 (220x220x220 cm).
Stivaggio ISO 20' GP • Spaccato Assonometrico 3D
Sezione prospettica con quote millimetriche: 2 cubi Q-220 (4400 mm totali), vano tecnico 1498 mm, clearance laterale 76 mm per lato, rulliere pneumatiche a scomparsa e twistlocks M24.
Stivaggio ISO 40' HC • 5 Cubi Q-220 con Clearance 498mm
Spaccato terminale portuale: 5 cubi Q-220 allineati su rulliere pneumatiche con luce superiore di 498 mm pre-allestita per staffaggi fotovoltaici e condotte HVAC a soffitto.
Movimentazione Multimodale • Spreader Gru & Tricon Tattico
Aggancio twistlock con spreader telescopico 45t, inserimento guidato da linee laser in container 45' Pallet-Wide e affiancamento container tattico 10' Tricon per aviolancio.

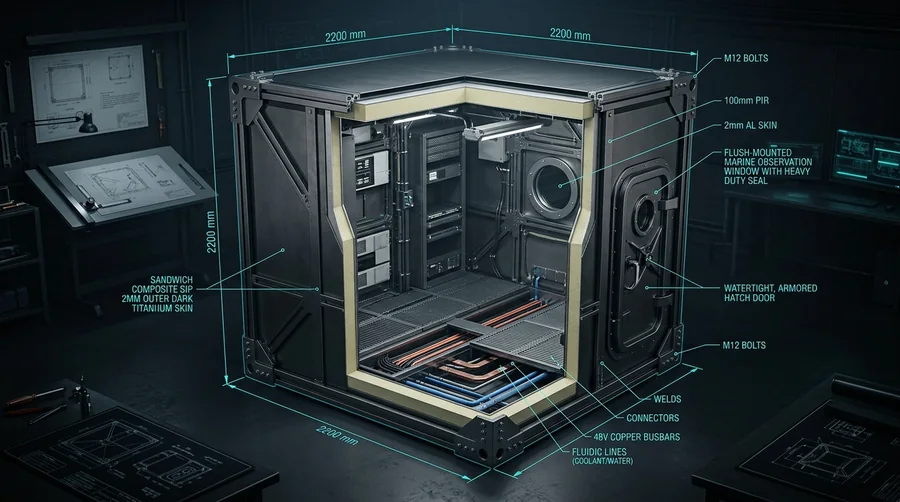

CAD Spaccato Esecutivo • Dettaglio Stratigrafico
Sezione prospettica con evidenza dello spessore sandwich PIR 120mm, dorsale IX-UMBILICAL 48V DC, busbar in rame e tubazioni fluidiche integrate.

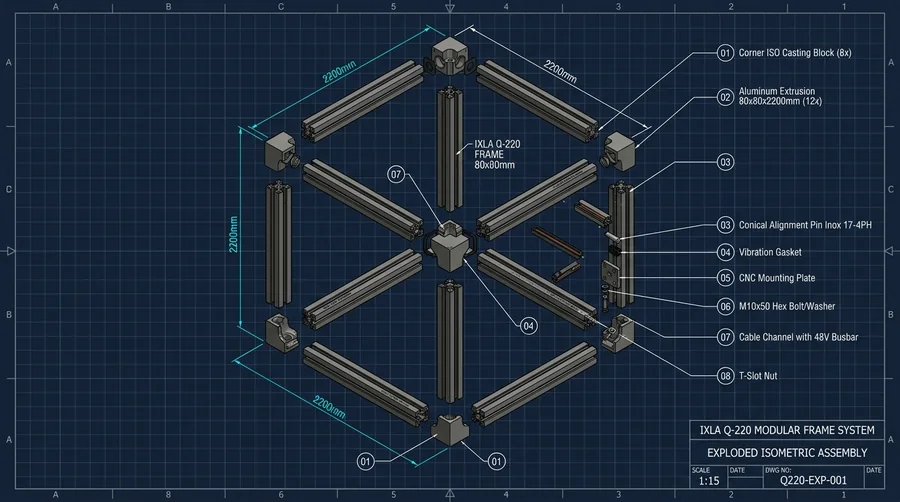

CAD Telaio Esploso Q220-EXP-001
Esploso assonometrico con 8 blocchi d'angolo brevettati ISO 1161, 12 travi primarie 120x120x6 mm e perni conici di serraggio rapido IX-LINK.

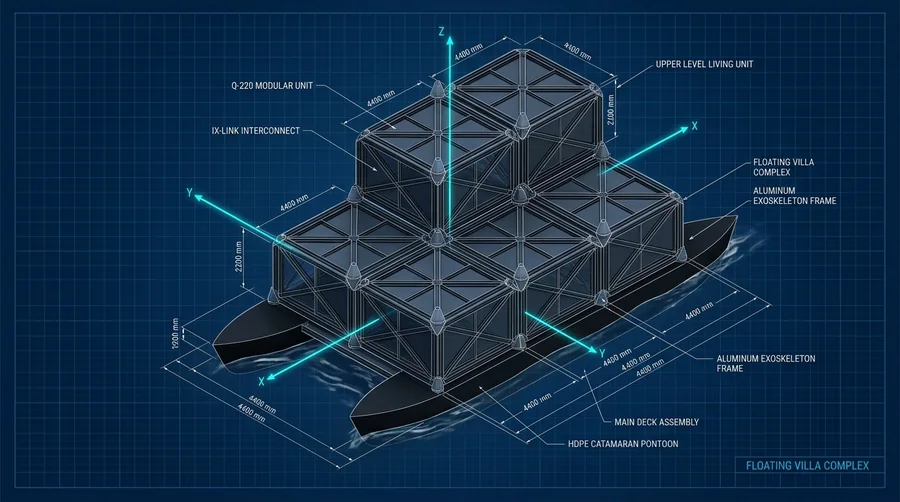

Villa Flottante • Cluster Modulare Multi-Cella
Composizione triassiale X, Y, Z con assi dimensionali visibili (4400 mm x 2200 mm), doppi scafi HDPE e ponte di collegamento.

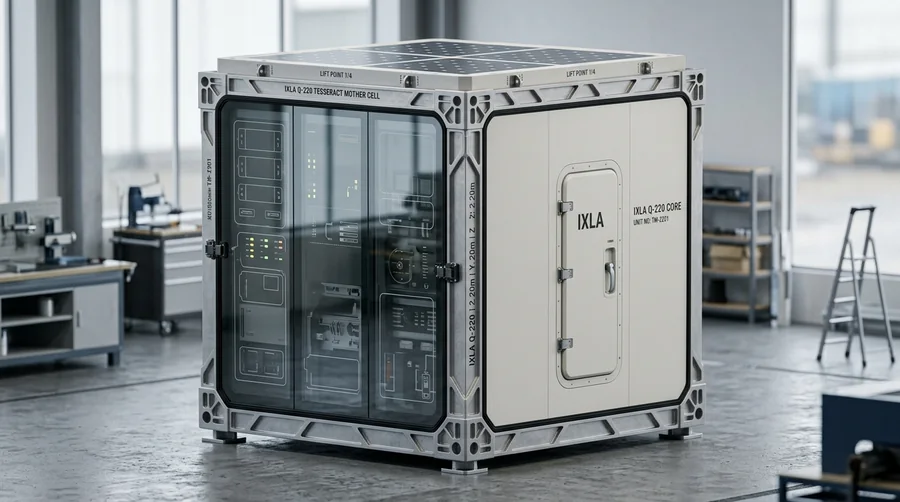

Matrice Tesseract • Cella Madre 220³
Visualizzazione di riferimento geometrico della cella madre cubica 2200 mm con texture aerospaziale e innesti perimetrali.
Villa Modulare Triassiale (X-Y-Z)
Configurazione residenziale di lusso a 6 cubi con patii aperti, vetrate a filo Ug=0.5 e finiture in titanio anodizzato.
Suite Interna Ergonomica Q-220
Ottimizzazione bioclimatica degli spazi interni con arredi a scomparsa, pavimento galleggiante tecnico e comfort acustico superiore.

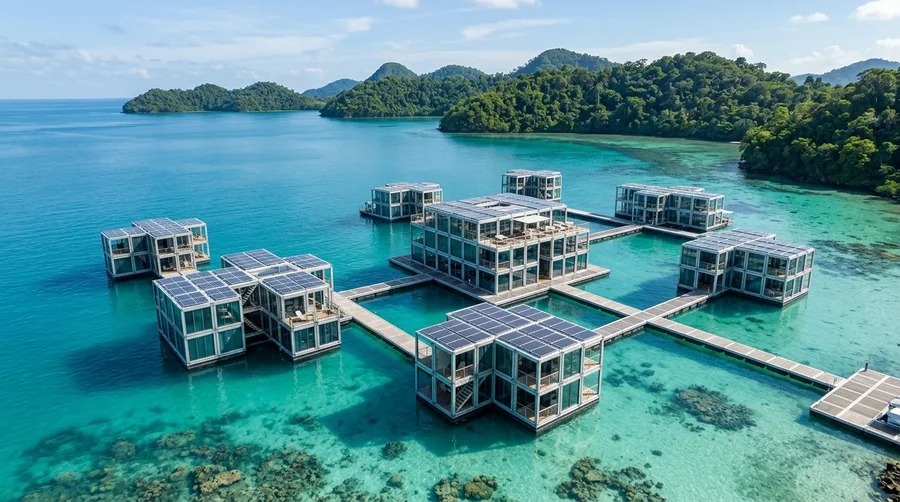

Masterplan Eco-Resort Arcipelago Laguna
Aggregazione di oltre 20 moduli galleggianti autosufficienti per ospitalità esperienziale di lusso ad impatto zero.
Base Analoga Spaziale • Habitat Planetario
Configurazione pressurizzata per missioni estreme in superficie lunare/marziana con collare di attracco IDA standard.
📑 Relazioni Tecniche & Calcoli Ingegneristici
I dossier di calcolo strutturale, stabilità idrostatica, termofisica ed economia di scala redatti secondo gli standard Eurocodice e ISO.
Relazione Calcolo Strutturale FEM & Carichi
Modellazione ad elementi finiti, carico neve 2.4 kN/m², vento 130 km/h, tensioni Von Mises 112.4 MPa, margine di sicurezza MS=+2.10, freccia max 2.15 mm.
Relazione Idrostatica & Stabilità al Galleggiamento
Dislocamento 1.600 kg, pescaggio T=448 mm, bordo libero 202 mm, altezza metacentrica GMT=+0.399 m, riserva di galleggiamento 314% con 4 compartimenti stagni.
Validazione Termica & Bilancio Energetico Sub-Zero / Arido
Trasmittanza termica U=0.121-0.202 W/m²K, fabbisogno termico 650 W a -50°C, 800 Wp PV con 9.6 kWh LiFePO4, autonomia 60h e produzione idrica AWG 30 L/die.
Distinta Base Esecutiva & Target Costing (€ 14.860)
Scomposizione a 5 livelli di WBS: telaio alluminio (€3.850), scudi SIP (€2.420), vetrate triple (€1.850), impianto 48V/HVAC (€3.940). Margine industriale 62%.
Ingegneria di Stivaggio nei Container ISO Standard & Speciali
Calcoli di clearance laterale (76mm), cinematica rulliere pneumatiche 4.5 bar, stivaggio 20'GP (2 cubi), 40'HC (5 cubi), 45'PW (6 cubi), 10' Tricon e 40' Flat Rack.
